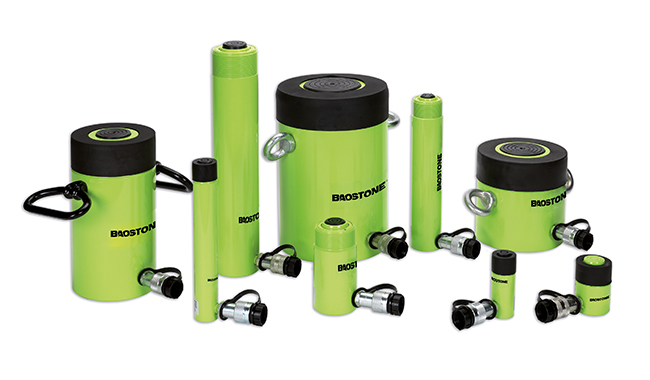

单作用弹簧回程液压油缸

BSS系列液压油缸属于通用型工业级液压缸。他应用广泛，适用于多个行业的多种工况。这些单作用弹簧回程油缸使用高强度的合金钢制成，并且配备了强力的预张紧弹簧以实现迅速回程动作。

描述

Baostone BSS系列单作用液压油缸性能可靠、经久耐用且应用广泛，适用于一般工业的多种工况。

BSS系列单作用油缸拥有广泛的规格范围。针对您的工况可以很容易找到适配的型号以满足您的具体需求。

Baostone的各种油缸附件也可以方便的安装在BSS系列油缸的缸体螺纹、柱塞顶端螺纹或者底部安装孔上，进一步增加油缸对不同应用工况的适用性。

预张紧弹簧可以提升柱塞的回程速度以确保液压缸的作业效率。油缸内配有止动环，止动环可以承受满载的负荷。柱塞上的导向带可以提升油缸的抗偏载能力。防尘圈能够增加油缸的使用寿命。

每一只油缸都是用先进的工艺制造而成。且生产过程也完全满足ISO9001质量管理体系的相关要求。

  • 通用型工业级液压油缸

  • 承载能力力为 5 吨至 95 吨，行程达 362 mm。

  • 强力弹簧，快速回程，可在各个安装方向使用。

  • 标配外环螺纹、活塞端螺纹和底座安装孔，方便安装附件。

  • 镀铬或镀镍活塞，防尘密封，延长液压油缸寿命。

  • 较大重量液压油缸标配有提手或吊环螺栓，方便运输。

  • 钢制缸体，经久耐用。

  • 止动环可承受油缸满载时的负荷

  • 导向带可提升抗偏载能力

  • 完全符合ANSI-B30.1 / EN1494等技术规范的要求

  • 标配经硬化处理的凹槽鞍座

  • 所有液压油缸均配有带橡胶防尘帽的快速接头BAZ3140

  • 所有产品均经过 125% 负载测试

性能参数

型号 承载能力
ton (kN)		 行程
(mm)		 油缸有效面积
(cm2)		 液压油容量
(cm3)		 本体高度
A
(mm)		 伸展高度
B
(mm)		 外径
D
(mm)		 重量
(kg)
BSS00502 5
(45)		 25 6,4 16 110 133 38 1,0
BSS00508 79 6,4 50 165 243 38 1,5
BSS00513 127 6,4 83 216 345 38 1,9
BSS00518 177 6,4 115 273 446 38 2,4
BSS00523 232 6,4 151 324 551 38 2,8
BSS01002 10
(101)		 26 14,4 38 89,4 111 57 1,8
BSS01005 54 14,4 78 121,6 172 57 2,3
BSS01010 105 14,4 152 172 273 57 3,3
BSS01015 156 14,4 226 248 402 57 4,4
BSS01020 203 14,4 294 298 499 57 5,4
BSS01025 257 14,4 373 350 604 57 6,4
BSS01030 304 14,4 441 400 703 57 6,8
BSS01035 356 14,4 516 451 805 57 8,2
BSS01502 15
(142)		 25 20,3 51 124,3 152,8 70 3,3
BSS01505 51 20,3 104 150,4 201 70 4,1
BSS01510 101 20,3 205 201,1 303 70 5,0
BSS01515 152 20,3 308 271 426 70 6,8
BSS01520 203 20,3 411 323 527 70 8,2
BSS01525 254 20,3 516 373 629 70 9,5
BSS01530 305 20,3 619 424 730 70 10,9
BSS01535 356 20,3 723 475 831 70 11,8
BSS02302 25
(232)		 26 33,3 86 140 172 86 5,9
BSS02305 50 33,3 166 164,7 221 86 6,4
BSS02310 102 33,3 339 216,3 324 86 8,2
BSS02315 158 33,3 525 273 435 86 10,0
BSS02321 210 33,3 697 324 537 86 12,2
BSS02326 261 33,3 867 375 639 86 14,1
BSS02331 311 33,3 1033 425,4 739 86 16,3
BSS02336 362 33,3 1202 475,3 841 86 17,7
BSS03021 30 (295) 209 42,9 880 387 604 102 18,1
BSS05006 50
(498)		 51 71,3 362 176 223 127 15,0
BSS05010 101 71,3 719 227 325 127 19,1
BSS05016 159 71,3 1131 283 439 127 23,1
BSS05025 260 71,3 1855 384 641 127 31,8
BSS05034 337 71,3 2399 461 793 127 37,6
BSS07516 75
(718)		 156 102,6 1601 288 441 146 29,5
BSS07533 333 102,6 3417 492 820 146 59,0
BSS10006 95
(933)		 51 133,1 676 219 268 178 36,7
BSS10015 168 133,1 2239 357,3 526 178 59,0
BSS10026 260 133,1 3466 450 710 178 72,6
Service

外形尺寸

型号 本体高度
A
(mm)		 伸展高度
B
(mm)		 外径
D
(mm)		 油缸内径
E
(mm)		 柱塞直径
F
(mm)		 进油口到底部高度
(mm)		 鞍座直径
L
(mm)		 鞍座突出高度
N
(mm)		 柱塞内部螺纹
M		 柱塞螺纹长度
P
(mm)		 底部安装孔 外环螺纹
I		 外踝螺纹长度
J
(mm)
螺纹分布圆 S 螺纹 R 螺纹深度 T
BSS00502 110 133 38 28,6 25,4 19 25 6 3/4" - 16 UN 14 25 ¼"- 20 UNC 14 1½" - 16 UN 28
BSS00508 165 243 38 28,6 25,4 19 25 6 3/4" - 16 UN 14 25 ¼"- 20 UNC 14 1½" - 16 UN 28
BSS00513 216 345 38 28,6 25,4 19 25 6 3/4" - 16 UN 14 25 ¼"- 20 UNC 14 1½" - 16 UN 28
BSS00518 273 446 38 28,6 25,4 19 25 6 3/4" - 16 UN 16 25 ¼"- 20 UNC 14 1½" - 16 UN 28
BSS00523 324 551 38 28,6 25,4 19 25 6 3/4" - 16 UN 16 25 ¼"- 20 UNC 14 1½" - 16 UN 28
BSS01002 89,4 111 57 42,8 38,1 19 - - 2x #10 - 24 UN 6 40 5•16"- 18 UNC 12 2¼" - 14 UN 27
BSS01005 121,6 172 57 42,8 38,1 19 35 6 1" - 8 UN 19 40 5•16"- 18 UNC 12 2¼" - 14 UN 27
BSS01010 172 273 57 42,8 38,1 19 35 6 1" - 8 UN 19 40 5•16"- 18 UNC 12 2¼" - 14 UN 27
BSS01015 248 402 57 42,8 38,1 19 35 6 1" - 8 UN 19 40 5•16"- 18 UNC 12 2¼" - 14 UN 27
BSS01020 298 499 57 42,8 38,1 19 35 6 1" - 8 UN 19 40 5•16"- 18 UNC 12 2¼" - 14 UN 27
BSS01025 350 604 57 42,8 38,1 19 35 6 1" - 8 UN 19 40 5•16"- 18 UNC 12 2¼" - 14 UN 27
BSS01030 400 703 57 42,8 38,1 19 35 6 1" - 8 UN 19 40 5•16"- 18 UNC 12 2¼" - 14 UN 27
BSS01035 451 805 57 42,8 38,1 19 35 6 1" - 8 UN 19 40 5•16"- 18 UNC 12 2¼" - 14 UN 27
BSS01502 124,3 152,8 70 50,8 41,3 19 38 9 1" - 8 UN 25 48 3•8"- 16 UNC 12 23/4" - 16 UN 30
BSS01505 150,4 201 70 50,8 41,3 19 38 9 1" - 8 UN 25 48 3•8"- 16 UNC 12 23/4" - 16 UN 30
BSS01510 201,1 303 70 50,8 41,3 19 38 9 1" - 8 UN 25 48 3•8"- 16 UNC 12 23/4" - 16 UN 30
BSS01515 271 426 70 50,8 41,3 25 38 9 1" - 8 UN 25 48 3•8"- 16 UNC 12 23/4" - 16 UN 30
BSS01520 323 527 70 50,8 41,3 25 38 9 1" - 8 UN 25 48 3•8"- 16 UNC 12 23/4" - 16 UN 30
BSS01525 373 629 70 50,8 41,3 25 38 9 1" - 8 UN 25 48 3•8"- 16 UNC 12 23/4" - 16 UN 30
BSS01530 424 730 70 50,8 41,3 25 38 9 1" - 8 UN 25 48 3•8"- 16 UNC 12 23/4" - 16 UN 30
BSS01535 475 831 70 50,8 41,3 25 38 9 1" - 8 UN 25 48 3•8"- 16 UNC 12 23/4" - 16 UN 30
BSS02302 140 172 86 65,1 57,2 25 51 10 1½" - 16 UN 25 59 ½"- 13 UNC 19 35•16" - 12 UN 49
BSS02305 164,7 221 86 65,1 57,2 25 51 10 1½" - 16 UN 25 59 1/2"- 13 UNC 19 35•16" - 12 UN 49
BSS02310 216,3 324 86 65,1 57,2 25 51 10 1½" - 16 UN 25 59 1/2"- 13 UNC 19 35•16" - 12 UN 49
BSS02315 273 435 86 65,1 57,2 25 51 10 1½" - 16 UN 25 59 1/2"- 13 UNC 19 35•16" - 12 UN 49
BSS02321 324 537 86 65,1 57,2 25 51 10 1½" - 16 UN 25 59 1/2"- 13 UNC 19 35•16" - 12 UN 49
BSS02326 375 639 86 65,1 57,2 25 51 10 1½" - 16 UN 25 59 1/2"- 13 UNC 19 35•16" - 12 UN 49
BSS02331 425,4 739 86 65,1 57,2 25 51 10 1½" - 16 UN 25 59 1/2"- 13 UNC 19 35•16" - 12 UN 49
BSS02336 475,3 841 86 65,1 57,2 25 51 10 1½" - 16 UN 25 59 1/2"- 13 UNC 19 35•16" - 12 UN 49
BSS03021 387 604 102 73,0 57,2 29 51 10 1½" - 16 UN 25 59 1/2"- 13 UNC 16 35•16" - 12 UN 49
BSS05006 176 223 127 95,2 79,4 33 71 2 — — 95 1/2"- 13 UNC 19 5" - 12 UN 55
BSS05010 227 325 127 95,2 79,4 33 71 2 — — 95 1/2"- 13 UNC 19 5" - 12 UN 55
BSS05016 283 439 127 95,2 79,4 35 71 2 — — 95 1/2"- 13 UNC 19 5" - 12 UN 55
BSS05025 384 641 127 95,2 79,4 35 71 2 — — 95 1/2"- 13 UNC 19 5" - 12 UN 55
BSS05034 461 793 127 95,2 79,4 35 71 2 — — 95 1/2"- 13 UNC 19 5" - 12 UN 55
BSS07516 288 441 146 114,3 95,3 30 71 2 — — 114 ⅝"- 13 UNC 16 53/4" - 12 UN 44
BSS07533 492 820 146 114,3 95,3 30 71 2 — — 114 ⅝"- 13 UNC 16 53/4" - 12 UN 44
BSS10006 219 268 178 130,2 104,8 41 71 2 — — 140 3/4"- 10 UNC 25 67/8"- 12 UN 44
BSS10015 357,3 526 178 130,2 104,8 41 71 2 — — 140 3/4"- 10 UNC 25 67/8"- 12 UN 44
BSS10026 450 710 178 130,2 104,8 41 71 2 — — 140 3/4"- 10 UNC 25 67/8"- 12 UN 44
